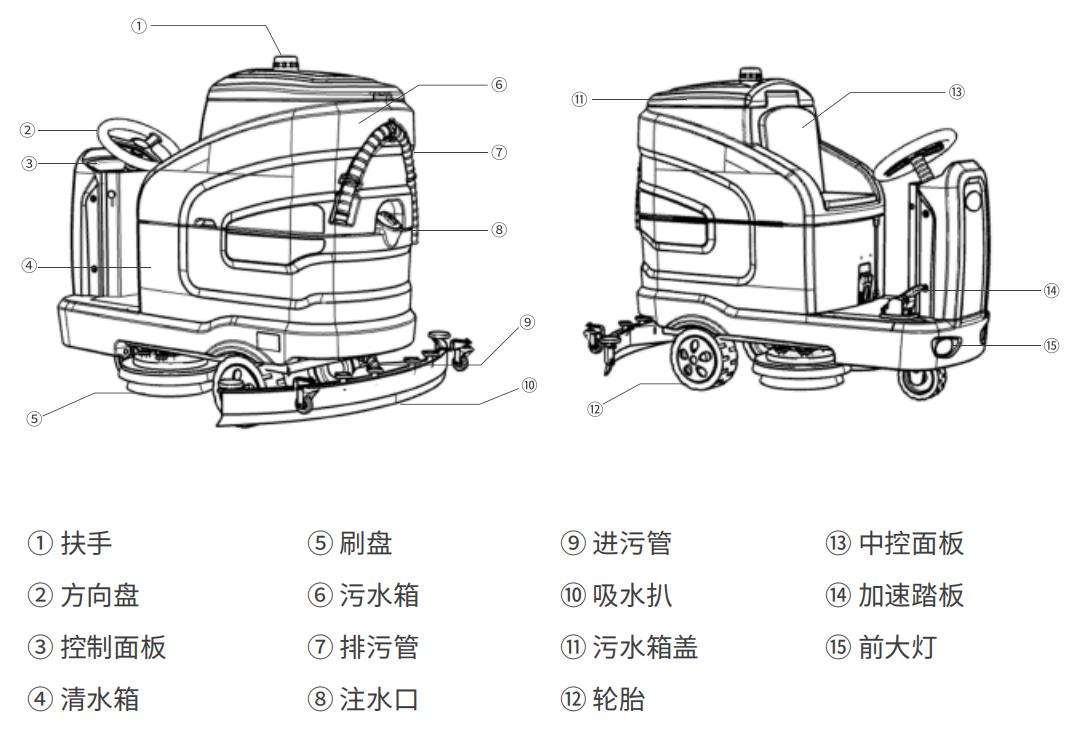

扬子X7驾驶式洗地机详细说明
扬子X7电动驾驶式洗地机的清洗操作面板一目了然，操作更加简单快捷，配备了橡胶大滚轮，摩擦力更大，避免了操作过程中打滑的问题，更加安全。
一、产品参数
| 参数 | / |
| 吸水电机功率 | 600W |
| 刷盘电机功率 | 300W*2 |
| 刷盘转速 | 230Rpm |
| 长*宽*高 | 1650*1200*1420MM |
| 清洁效率 | 6500㎡/h |
| 刷盘宽度 | 15寸/个 |
| 吸水扒宽度 | 1180MM |
| 清水箱容量 | 138L |
| 污水箱容量 | 140L |
| 电瓶容量 | 6V220*4 |
| 工作时间 | 3-4H |
| 整机重量 | 380KG |
| 价格 | 39990元 |

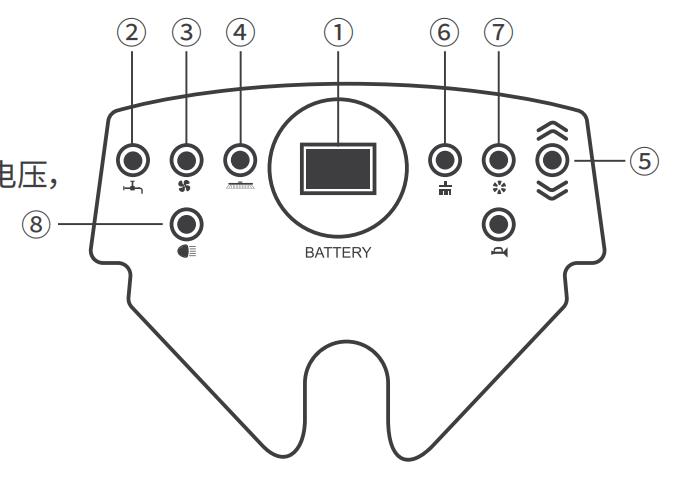

按键/面板

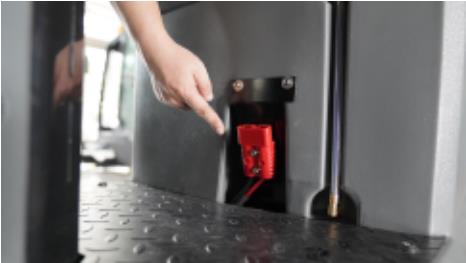

二、电瓶充电
- 充电插座线至少需要直径4mm的电源线。
- 需注意：充电器放置平稳的平台，注意防潮、防水、防摔。
- 每次充电必须保证充电时间14个小时以上。保证电池工作时电满。
- 充电器搬运过程中 请勿用手拎电源线，以免接线头松动。
四、机器操作流程
启动之前

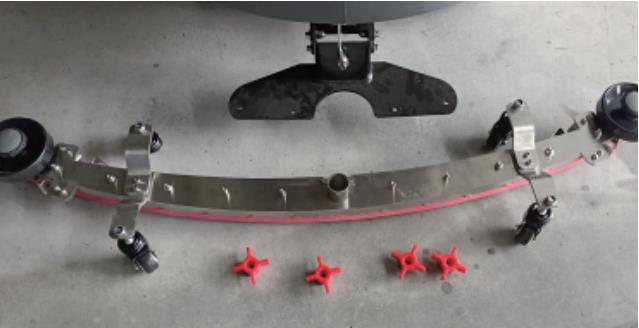

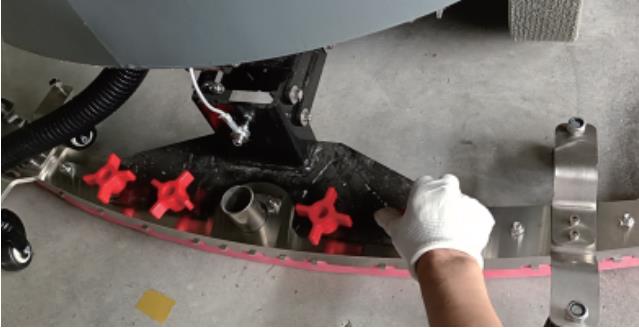

在机器正常操作前，确认吸水扒已正确安装，吸污水管插入吸水口。
-
第1步：下拨吸扒升降按钮，放下吸水扒三角架。 -
第2步:将吸水扒固定螺杆穿过三角架孔眼，使用塑料旋钮拧紧即可。 -

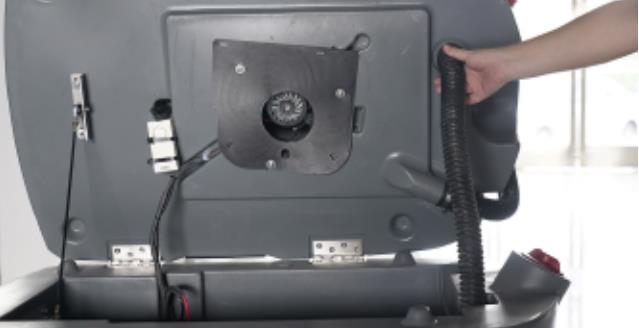

第3步：将吸污管锥形口插入水箱污水孔，另端插入吸扒吸水口。
吸水扒在出厂时，已调试好，安装后即可使用！

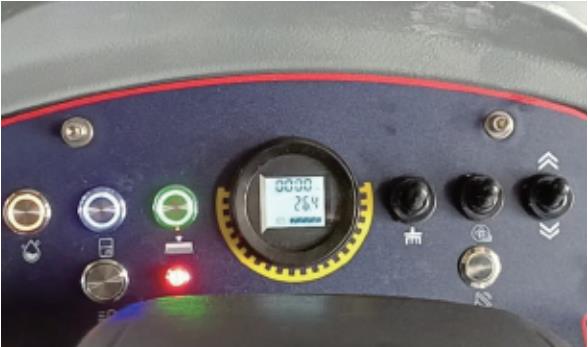

电量显示
- 打开电源总开关后，电压表显示电瓶电压值，当电压低于21V时或最后一格在闪烁时，请先充电。
-

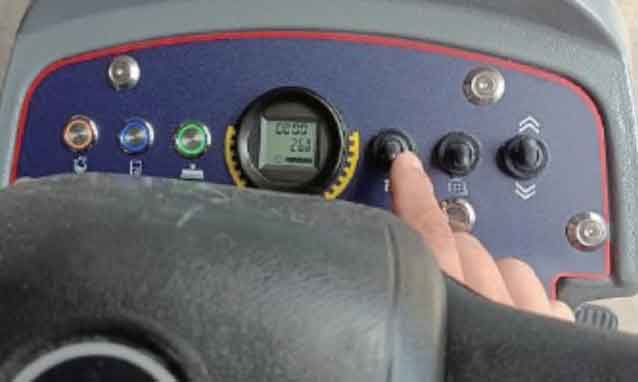

启动机器
-
第1步：打开电源总开关，下拨扒头升降按钮，放下吸水扒头； -

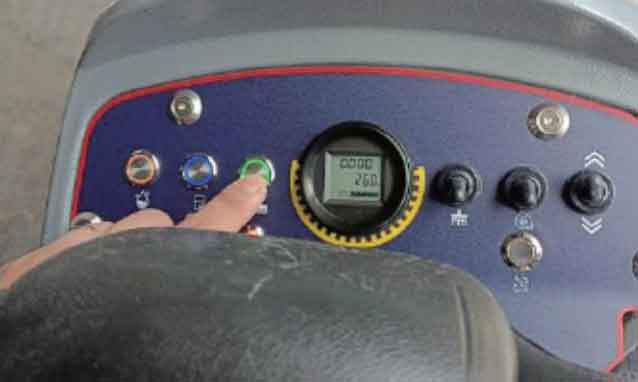

第2步：下拨刷盘升降按钮，放下洗地刷盘；(若无法正常下降) -

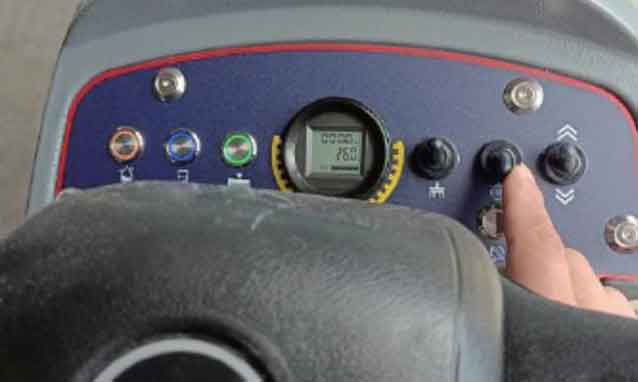

第3步：启动刷盘开关按钮、吸水电机开关按钮； -

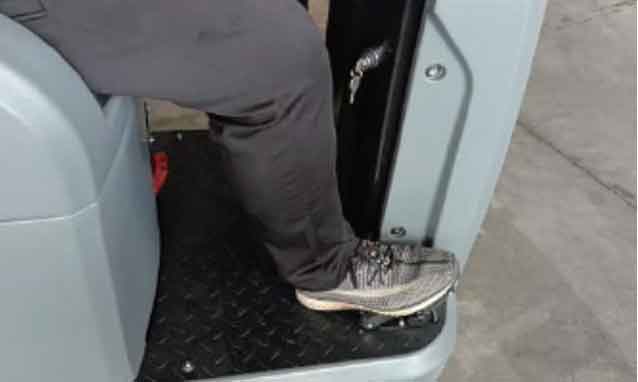

第4步：握紧方向盘，轻踩加速踏板，保持机器平稳行驶。
机器停止
- 先关闭刷盘开关按钮；
- 提起左提拉手把，抬升吸水扒头；
- 提起右提拉手把，抬升洗地刷盘；
- 关闭总电源开关。
- 关闭吸水电机开关按钮；
五、污水箱排放污水
- 关闭总电源，确保机器停止；
- 打开排污管盖，实施放水；
- 污水箱可以适当用清水冲洗。
六、机器的保存及维护
- 如果在30天内将不会使用该机器，将机器存放在干净和干燥的地方，断开电瓶连接器。
七、刷盘更换安装与调节
- 将机器停放在平坦地面，关闭总电源开关，确保机器处于断电状态；
- 轻踩脚踏杆，保持刷盘抬起状态；
- 正对刷盘方向，握住毛刷，向右旋转，刷盘即可卸退；向左旋转便可完成安装。
注意：安装时，确保法兰盘对准刷盘扣孔眼。
- 针盘的换装：针盘可通过我司经营平台进行购买，具体换装为将百洁垫放置在针盘底部，并使之与针盘贴合牢固，配合整齐。针盘安装在机器上可参考上一条；
- 刷盘调节：当机器在清洗行驶过程中，出现左偏时，需松动方向螺杆；反之出现右偏时，需适当拧紧方向螺杆。
原理：动力平衡
吸水胶条更换安装
- 将机器停放在平坦地面，关闭总电源开关，确保机器处于断电状态。
- 通过提拉手把放下吸水扒；逆向旋转塑料手把后，取出吸水扒组件。
- 拧下吸水扒组件螺母，卸下吸水扒组件底板，取下吸水扒前、后胶条。
- 安装吸水扒胶条。
第1步：将前胶条孔眼对准吸水扒塑料组件的凸起处；
第2步：将塑料组件固定在吸水扒铸铝底板上；
第3步：将后胶条孔眼对准吸水扒塑料组件到凸起处；
第4步：使用压条两端卡好；
第5步：拧紧螺母。
吸风电机维护与拆装
- 机器日常使用后，请及时排放污水箱污水，防止水位过高，被吸入吸风电机，烧毁电机。
- 机器使用过程中，如果泡沫过多，建议使用消泡剂溶液，以防泡沫进入过滤网，进入吸风电机，引发电机烧毁。

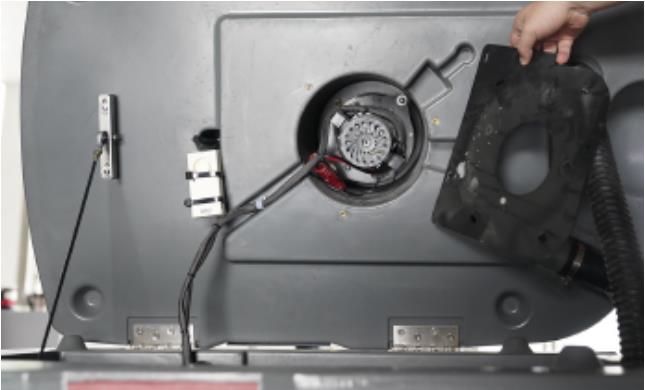

- 吸风电机拆卸：吸风电机固定于清水箱底部。取出前：
- 先放空机器清水，关闭总电源开关，保持机器断电；
- 将清水箱后翻，拔出吸风电机对插口；
- 松动吸风电机固定螺帽，取出吸风电机即可。

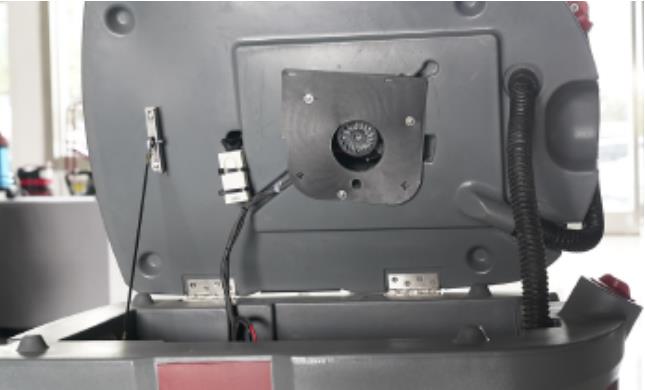

- 吸风电机安装：
- 将吸风电机安装孔眼对准污水箱螺杆放入后，使用防滑螺母拧紧；
- 将吸风电机对插口与机器线路对插即可安装完毕。
洗地机常见问题分析表
| 问题 | 原因 | 处理方法 |
| 机器无法操作 | 电瓶没电 | 电瓶充电 |
| 电瓶故障 | 更换电瓶 | |
| 电瓶接线松脱 | 拧紧电瓶接线 | |
| 主保险丝烧断 | 更好保险丝 | |
| 刷盘电机不工作 | 刷头升离地面 | 降下刷头 |
| 刷盘电机电路断路器触发跳电 | 重设刷子电路断路器按钮 | |
| 主刷开关故障 | 请与服务中心联络 | |
| 马达碳刷磨损 | 请与服务中心联络 | |
| 风机不工作 | 吸风电机噪音过大 | 请与服务中心联络 |
| 吸风电机烧毁 | 更换吸风电机 | |
| 碳刷磨损 | 请与服务中心联络 | |
| 少量或无水流出 | 清水箱放水阀或水管堵塞 | 清洗或更换清水箱放水阀 |
| 放水阀关闭 | 打开放水阀 | |
| 回收污水效率低 | 污水箱已满 | 排干污水箱 |
| 吸水胶条磨损 | 更换吸水胶条 | |
| 吸风电机故障 | 更换吸风电机 | |
| 污水箱密封条损坏 | 更换密封条 | |
| 工作时间缩短(掉电太快) | 两只电瓶电压不相等 | 请与服务中心联络 |
| 电瓶充电故障 | 维修或更换充电器 |
